BLOQUE 2

SESION I
LA PLACA CCT

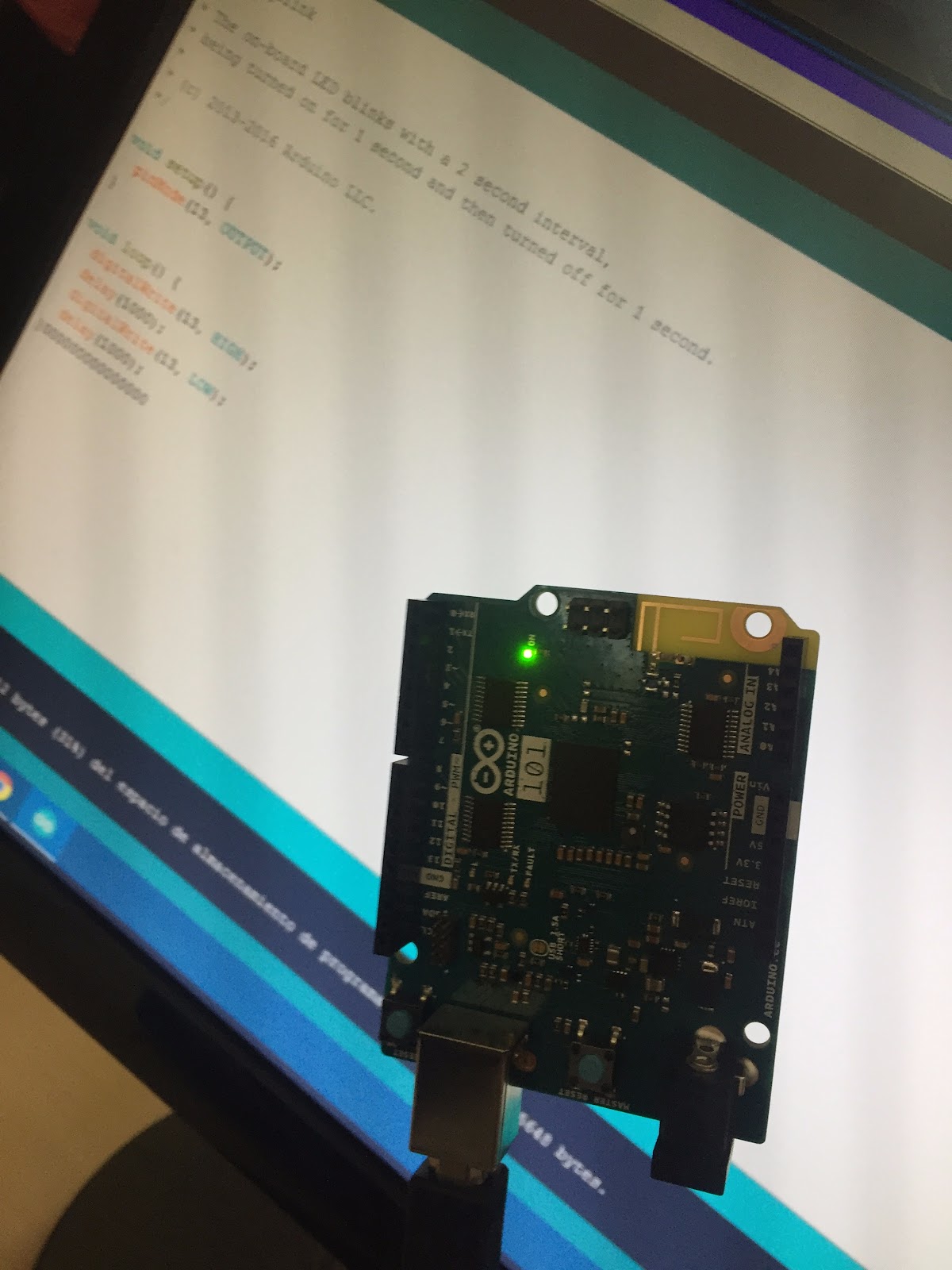

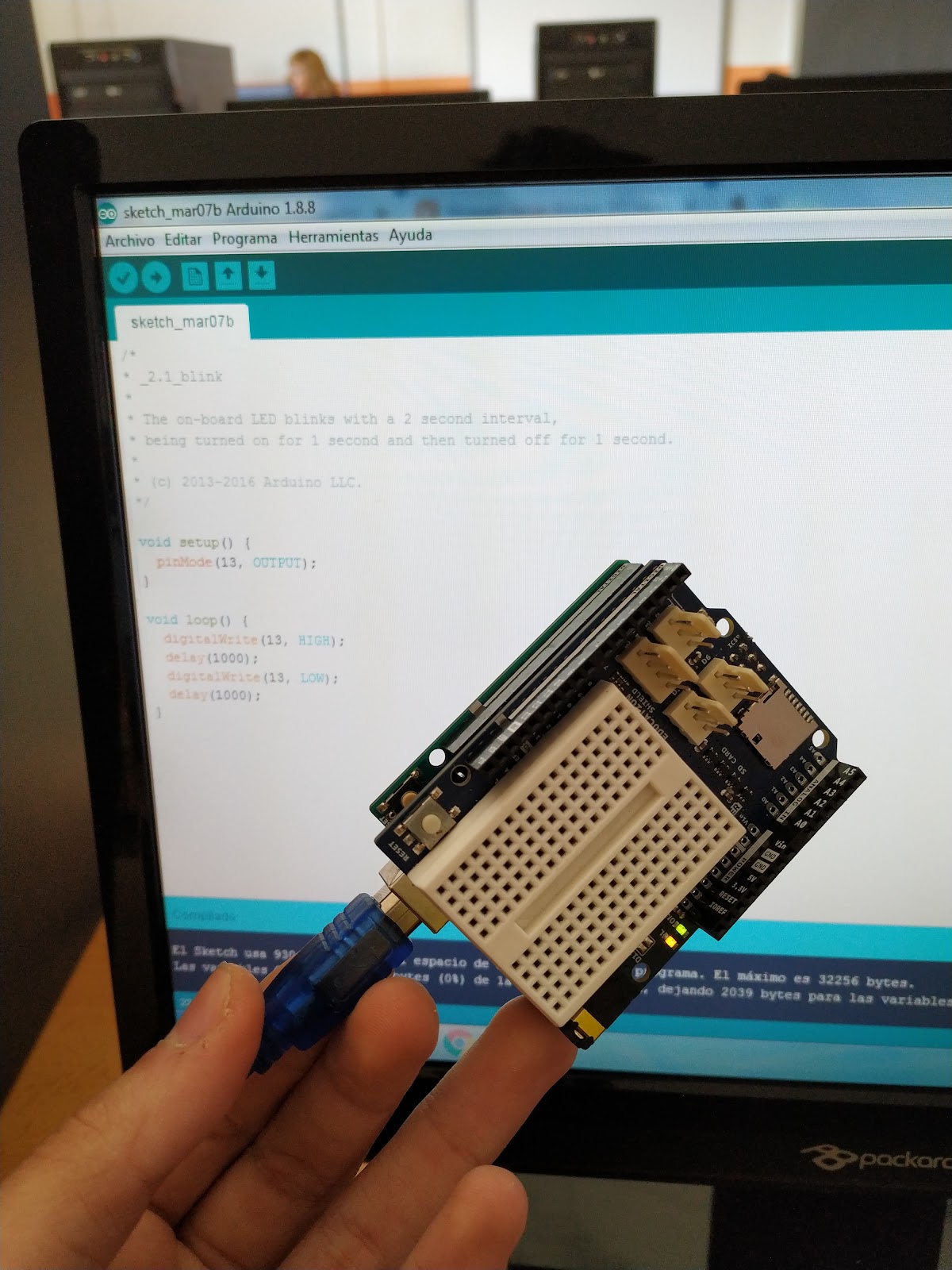

Las placas CCT son pequeños ordenadores con los que puedes leer información de diferentes sensores, así como controlar luces, motores y muchas otras cosas. Esta es la placa 101, que es la que vamos a usar.

Hay muchos tipos diferentes de tableros de control, y el que usará se conoce como el tablero 101.La placa tiene varios pines que están numerados y agrupados por funcionalidad . Hay un grupo de 14 pines que son los pines digitales y otro grupo de 6 pines que son los analógicos .Dado que la placa de controlno tiene una pantalla o un teclado, debe usar un software externo que se ejecute en una computadora diferente al escribir programas para su placa de control. Este IDE es fácil de usar y similar al IDE de procesamiento. Hay una barra de herramientas simple que puede utilizar para:

En la parte derecha de la barra de herramientas se encuentra el monitor de puerto serie. Esto abre una ventana de comunicación con la placa controladora.

La placa se conecta a tu ordenador mediante un cable USB que le proporciona energía y carga los programas a la placa

SEÑALES DIGITALES

Los ordenadores trabajan y se comunican con un lenguaje que sólo incluye “1” y “0”. A este lenguaje se le llama Señales digitales. Con este lenguaje, los ordenadores pueden representar cualquier cosa del universo.

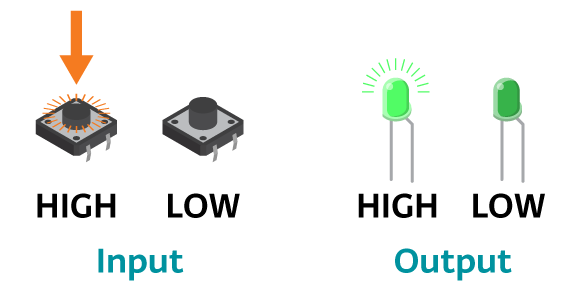

Al leer el estado de un receptor, la placa puede recibir HIGH (1) si está recibiendo información o LOW (0) si no lo está haciendo. Al enviar información, la placa mandará HIGH para mandar la información y LOW para no mandarla.
